Какие существуют типы дорожных катков и для чего они используются?

Выбор дорожного катка — это не просто выбор машины с подходящей рабочей массой. Разные катки используют разные методы уплотнения и предназначены для разных материалов, от грунта и щебня до асфальтового покрытия. Однобарабанный вибрационный каток, тандемный каток, каток с опорными ножками и каток на пневматических шинах могут выполнять уплотнение, но принципы их работы и оптимальные области применения не одинаковы.

Итак, какие же существуют разные типы дорожные каткиА какой из них подойдет для вашего проекта? В этой статье рассматриваются основные типы дорожных катков, их типичное применение и ключевые характеристики, которые следует учитывать при выборе машины. Также приводятся практические примеры продукции TDER, которые помогут вам понять, как различные конфигурации катков соответствуют реальным потребностям строительства.

1. Краткий ответ: Какие основные типы дорожных катков существуют?

Дорожные катки выпускаются в различных конфигурациях для разных материалов, степени уплотнения и условий эксплуатации. Основные типы включают:

Проще говоря, материал, требуемый уровень уплотнения и доступ к строительной площадке — это три основных фактора, которые следует учитывать при выборе дорожного катка. В следующих разделах объясняется, как работает каждый тип, где он используется и на что покупателям следует обратить внимание перед покупкой.

2. Различные типы дорожных катков и их применение.

Шесть основных типов дорожных катков различаются главным образом методом уплотнения, материалом, рабочей глубиной и условиями строительной площадки. Выбор подходящего типа начинается с понимания того, какой материал необходимо уплотнить и какой эффект уплотнения требуется для данного проекта.

(1) Однобарабанные вибрационные каткиДля уплотнения грунта и дорожного основания.

Однобарабанный вибрационный каток использует вибрирующий стальной барабан для сочетания статического веса с динамической силой уплотнения. Он в основном применяется для уплотнения грунта, песка, гравия, щебня и дорожного основания, особенно когда требуется более глубокое или крупномасштабное уплотнение.

Основные преимущества

•  Высокоэффективное динамическое уплотнение грунта и зернистых материалов.
• Хорошее сцепление на рыхлой или неровной поверхности.
• Подходит для проведения земляных работ на больших площадях и подготовки основания дорог.
• Более эффективен, чем статическое уплотнение, когда требуется более высокая сила уплотнения.

Типичные области применения

•  Слои основания и подстилающего слоя дорожного полотна
• Насыпи и земляные работы
• Песок, гравий и щебень
• Подготовка строительной площадки и фундамента.
• Крупномасштабное уплотнение грунта

Ограничения

• Не лучший выбор для окончательной обработки асфальтового покрытия.
• Менее подходит для сильно связной глины, если не оборудован барабанным культиватором.
• Полноразмерные модели могут быть сложны в использовании в ограниченных пространствах.

На что покупателям следует обратить внимание?

• Тип материала и требуемая глубина уплотнения
• Рабочий вес и сила возбуждения
• Ширина барабана и производственная мощность
• Требования к сцеплению на строительной площадке
• Необходимо ли выполнение работ на большой высоте?

Конфигурация TDER

Однобарабанные вибрационные катки TDER оснащены турбированным двигателем Cummins и обладают большим запасом мощности, что позволяет работать на высоте более 4000 м. Передние и задние колеса имеют полностью гидравлический привод, а шарнирно-сочлененное гидравлическое рулевое управление и плавно регулируемый ход вперед/назад улучшают маневренность и сцепление с дорогой.

Для подрядчиков, работающих с различными типами грунта, модели TDER массой более 8 тонн могут быть дополнительно оснащены съемным барабаном с лопастями, что обеспечивает возможность уплотнения связных грунтов.

(2) Двухбарабанные катки: для уплотнения асфальтового покрытия.

Двухбарабанные катки используют два стальных барабана для уплотнения поверхности дорожного покрытия. В отличие от однобарабанных катков, их основная задача — равномерное уплотнение асфальта и финишная обработка поверхности, где важны постоянный контакт барабанов с поверхностью и хорошая маневренность по краям дорожного покрытия.

Основные преимущества

• Непрерывный контакт стального барабана с поверхностью обеспечивает равномерное уплотнение.
• Отлично подходит для асфальтирования и восстановления дорожного покрытия.
• Хороший контроль при повторных пасах
• Эффективен для уплотнения грунта вблизи краев проезжей части и бордюров.

Типичные области применения

• Асфальтовые дороги и улицы
• муниципальное дорожное строительство
• Парковки и асфальтированные площадки
• Промежуточный и финишный асфальтовые слои
• Техническое обслуживание и восстановление дорожного покрытия

Ограничения

• Менее подходит для глубоких грунтов или уплотнения толстого гранулированного основания.
• Стальные барабаны не обеспечивают такого же эффекта разминания, как пневматические шины.
• Производительность в значительной степени зависит от ширины барабана и скорости вращения.

На что покупателям следует обратить внимание?

• Требуемая рабочая ширина
• Частота колебаний и сила возбуждения
• Производительность сжатия краев
• Управление и обзорность вблизи бордюров
• Простота обслуживания при непрерывных работах по асфальтированию.

Конфигурация TDER

Двухбарабанные катки TDER оснащены двигателями Cummins и двигателями Danfoss для перемещения и вибрации. Конструкция рамы вилочного типа способствует улучшению уплотнения кромок, а просторная кабина с поворотным сиденьем повышает комфорт оператора. Вся кабина может наклоняться вбок, обеспечивая более легкий доступ для технического обслуживания.

(3) Катки с овечьими копытами: для уплотнения связных грунтов.

Катки с приподнятыми опорами предназначены для глинистых, илистистых грунтов и других связных материалов. Вместо использования в основном гладкой стальной поверхности, приподнятые опоры проникают в грунт и создают эффект разминания и сдвига.

Чем отличаются ролики для массажа стоп?

• Подушечки проникают в связный грунт, а не просто прижимаются к поверхности.
• Разминающие движения помогают уплотнить более толстые слои почвы.
• Особенно эффективен в тех случаях, когда одной лишь вибрации гладкого барабана недостаточно.

Типичные области применения

• Глинистые и связные грунты
• Проекты строительства насыпей и насыпей из грунта.
• Сплошное дорожное основание
• Строительство плотин и земляных сооружений
• Крупномасштабная подготовка почвы

Ограничения

• Не предназначено для укладки асфальта.
• Менее эффективен на чистых, рыхлых гранулированных материалах.
• Для эффективного уплотнения необходима достаточная влажность почвы.

На что покупателям следует обратить внимание?

• Действительно ли почва является связной?
• Влажность почвы и толщина почвенного слоя
• Необходимая глубина уплотнения
• Будет ли проект также включать в себя гранулированные материалы?

Гибкий вариант TDER

Для подрядчиков, работающих как с обычными, так и со связными грунтами, однобарабанные вибрационные катки TDER массой более 8 тонн могут быть оснащены съемным барабаном с лопастями. Стандартный гладкий барабан может использоваться для обычных грунтов и щебня, а барабан с лопастями может быть установлен при необходимости уплотнения путем перемешивания.

Такая конфигурация особенно полезна для подрядчиков, которым нужна одна машина для различных типов грунта, а не каток, предназначенный исключительно для работы с почвопокровными материалами.

(4) Пневматические катки на шинах: для прессования и уплотнения грунта с использованием шин.

Пневматический вальцовочный каток использует несколько резиновых шин вместо стальных барабанов. Эффект уплотнения достигается главным образом за счет веса машины, давления контакта шин и многократного разминания, что отличает его от вибрационного действия стального вальцовочного катка.

Основные преимущества

• Гибкий контакт шины с поверхностью может создавать эффект разминания.
• Способствует достижению равномерной плотности по всему слою асфальта.
• Давление в шинах можно регулировать в зависимости от условий эксплуатации.
• Подходит для асфальтоукладочных работ, где предпочтительно уплотнение с помощью шин.

Типичные области применения

• Укладка и восстановление асфальтового покрытия
• Промежуточные слои асфальта
• муниципальные дорожные проекты
• Техническое обслуживание дорожного покрытия
• Проекты, требующие многократного замешивания, а не сильной вибрации.

Ограничения

• Не предназначено для глубокого уплотнения грунта.
• На эксплуатационные характеристики шин влияют давление в шинах и условия эксплуатации.
• Менее подходит в случаях, когда основным требованием является интенсивное вибрационное уплотнение зернистого основания.

На что покупателям следует обратить внимание?

• Требуемое давление в шинах и диапазон регулировки
• Эксплуатационная масса и конфигурация шин
• Требуемая рабочая ширина
• Температура асфальта и характеристики материала
• Что более целесообразно: замешивание или вибрационное уплотнение

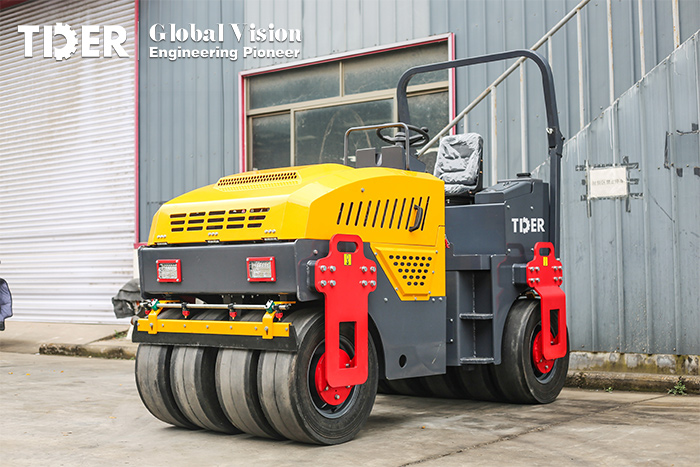

ТДЕР ТР30-III

Каток TDER TR30-III — это полностью пневматический каток с четырьмя передними и пятью задними шинами. Это статическая модель для уплотнения без вибрации, которая использует вес машины и контакт пневматических шин для создания необходимого эффекта уплотнения и разминания.

Кроме того, он оснащен электронно-управляемой системой распыления воды и масла под давлением, что обеспечивает более плавную работу на асфальте и снижает сцепление шин с дорогой.

(5) Комбинированные катки: когда требуется более одного эффекта уплотнения.

Комбинированный каток сочетает в себе стальной барабан и пневматические шины в одной машине. Его цель состоит не просто в том, чтобы предложить еще одну конфигурацию катка, а в том, чтобы обеспечить различные эффекты уплотнения в рамках одной машины.

Почему стоит выбрать комбинированный вальцовочный ролик?

• Стальной барабан обеспечивает концентрированное уплотнение.
• Пневматические шины создают статическое давление и обеспечивают разминание.
• Более гибкие условия при изменении состояния асфальта или требований к уплотнению.
• Может уменьшить необходимость переключения между различными машинами в рамках определенных проектов.

Типичные области применения

• Укладка и восстановление асфальтового покрытия
• муниципальное дорожное обслуживание
• Небольшие и средние проекты по укладке асфальта
• Проекты с изменяющимися требованиями к уплотнению грунта.
• Подрядчикам, которым нужен более универсальный асфальтоукладчик.

Ограничения

• Не обязательно самый эффективный вариант для крупномасштабного уплотнения грунта.
• Может не подойти для узкоспециализированных работ, например, для работы на тандемном катке или катке с пневматическими шинами.
• Более сложные конфигурации могут потребовать тщательного обслуживания.

На что покупателям следует обратить внимание?

• Действительно ли проект требует обоих эффектов уплотнения?
• Тип асфальта и процесс укладки
• Требуемая рабочая ширина и вес машины.
• Ожидаемая годовая рабочая нагрузка
• Важнее ли универсальность, чем специализированная производительность?

Для подрядчиков, занимающихся различными видами асфальтоукладочных работ, комбинированная конфигурация может быть полезна, когда одна машина должна выполнять несколько задач по уплотнению. Однако покупателям все же следует сравнивать ее со специализированным двухбарабановым или пневматическим катком, исходя из фактического процесса укладки асфальта.

(6) Самоходные каткиДля небольших и ограниченных пространств

Самоходные катки — это компактные машины, предназначенные для мест, где обычный каток с сиденьем для оператора слишком велик или сложен в управлении. Их главное преимущество — доступность, а не высокая производительность.

Основные преимущества

• Компактные размеры для узких или ограниченных строительных площадок.
• Упрощенная транспортировка между небольшими проектами.
• Подходит для работы вблизи зданий, бордюров и других препятствий.
• Снижение требований к занимаемому пространству во время эксплуатации.

Типичные области применения

• Тротуары и узкие дороги
• Траншеи для инженерных коммуникаций и обратная засыпка.
• Мелкий ремонт асфальтового покрытия
• Благоустройство территории и подготовка участка.
• Зоны вокруг зданий и другие замкнутые пространства

Ограничения

• Более низкая производительность, чем у полноразмерных вальцов.
• Не подходит для крупномасштабных дорожных или земляных работ.
• Компактная конструкция ограничивает рабочую ширину и эксплуатационную массу.

На что покупателям следует обратить внимание?

• Доступное рабочее пространство и ширина прохода
• Требуемая рабочая ширина
• Конфигурация с одним или двумя барабанами
• Вибрационная система
• Ожидаемая ежедневная рабочая нагрузка и транспортные потребности

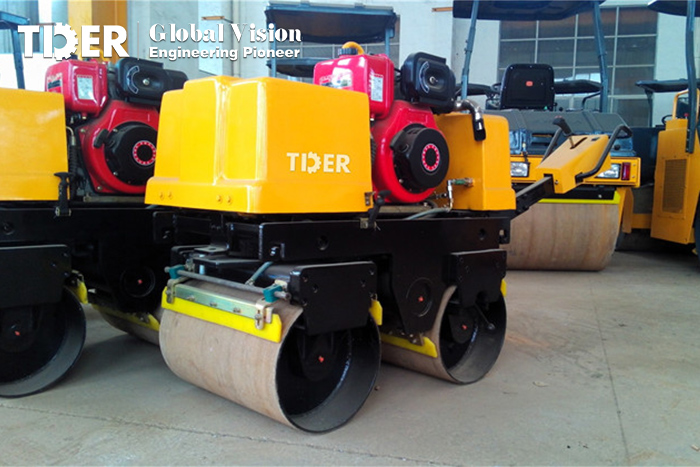

ТДЕР ТР08

Компания TDER предлагает как однобарабанные, так и двухбарабанные самоходные катки, включая популярную модель TR08. Гидравлическое рулевое управление осуществляется с помощью специальной кнопки, поэтому оператору не нужно вручную тянуть или прилагать усилие для изменения направления движения.

В TR08 также используется гидравлическая вибрация, обеспечивающая более сильную вибрацию, чем традиционные механические вибрационные системы. Ее гидравлическая система разработана для удобного обслуживания, что делает ее практичной для подрядчиков, часто выполняющих работы по уплотнению грунта в небольших масштабах.

3. Пример использования катка компанией TDER: выбор подходящего катка для муниципальных работ по техническому обслуживанию.

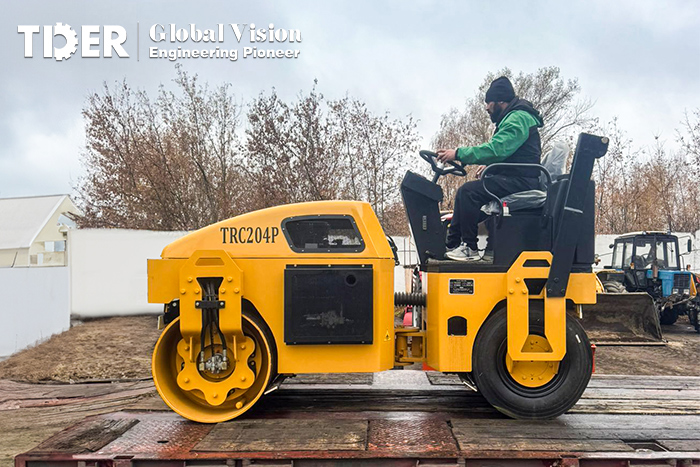

Заказчик из Армении приобрел полностью гидравлический тандемный каток TDER TRC204P с задними резиновыми шинами для продажи на местном рынке и выполнения муниципальных ремонтных работ. Компания TDER рекомендовала эту модель, основываясь на ее компактной конструкции и универсальной конфигурации, включающей дизельный двигатель мощностью 26,5 кВт, французский низкоскоростной высокомоментный двигатель, вибрирующий передний стальной барабан, задние резиновые шины и полностью гидравлический привод.

Заказчик использует каток для ремонта дорог, засыпки траншей, ремонта обочин и уплотнения грунта на придомовых территориях. После поставки заказчик предоставил видеозаписи работы, демонстрирующие стабильное уплотнение и плавное перемещение в ограниченных пространствах, и позже подтвердил планы продолжить поставки катков TDER через свою местную сеть продаж.

4. Заключение

Различные дорожные катки предназначены для разных задач уплотнения, поэтому правильный выбор зависит от того, какой материал вы уплотняете, какой эффект уплотнения вам нужен и где будет работать машина.

Для грунта и дорожного основания обычно используют однобарабанный вибрационный каток. Для связных грунтов может потребоваться каток с опорными ножками, а для асфальтовых работ — двухбарабанный, с пневматическими шинами или комбинированный каток. В условиях ограниченного доступа более практичным решением может стать каток, управляемый вручную.

Перед покупкой покупателям следует учитывать материал, условия эксплуатации, требуемую степень уплотнения, конфигурацию машины и объем работ по проекту, а не выбирать каток, основываясь только на его эксплуатационной массе. Компания TDER предлагает различные конфигурации дорожных катков, чтобы помочь согласовать эти факторы с реальными требованиями строительства.
